赤外線方式タッチパネル

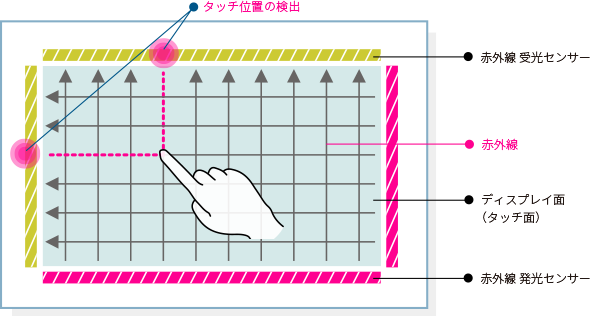

検出原理

ミナトTSSカンパニーの光学式タッチパネル(タッチデータシリーズ)は、肉眼では見えない赤外光を利用した高性能、高信頼性のタッチパネルです。横方向、縦方向に赤外ダイオード(LED)とフォトトランジスタをペアで配置し順次発光します。指などの障害物があると、そこで光が遮られ位置が検出されます。

検出された位置は、タッチデータのマイクロコンピュータで処理され、XY座標値としてホストコンピュータに出力します。

検出原理
特徴

周囲に配置されたLED、PHOTOトランジスタの受発光によりX、Yの座標を検知する方式です。
タッチする部分にセンサーが無い為耐久性、透過性に優れています。動作面でも光を遮ることで検知しますので、操作性に優れているのも特徴です。

  • ソフトタッチで簡単入力、簡単操作
  • 分解能がとても高い
  • 寿命が非常に長い
  • 汚れ、ほこりにとても強い
  • 設置が簡単
  • 画面にフィットする薄型設計
